項目名稱：飼料添加劑公司廢水處理案例

蒸發器類型：三效蒸發器

設備規格：處理量20t/h

項目概述：

寧夏飼料添加劑客戶公司需要設計20T/H和10T/H的兩套蒸發器設備，本司接受業主委托，承擔客戶公司飼料添加劑廢水處理工程項目方案設計。

根據客戶飼料添加劑廢水水質分析及出水要求，經過對飼料添加劑廢水進行水質測試，針對性設計兩套三效蒸發器以處理該公司的飼料添加廢水。

寧夏飼料添加劑客戶公司主要生產飼料級一水硫酸鋅及活性氧化鋅的民營企業，因此該廢水具有COD含量高，成分復雜等特點。

水質特點及工藝分析

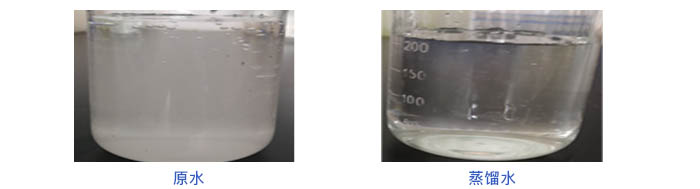

針對飼料廢水COD濃度高，生化性能較差，廢水難降解的物質多等性質，進行試驗檢測，由于所需要處理的飼料添加劑廢水物料溶液成分主要是含硫酸銨鹽、少量的氯化鈉、氯化鉀鹽，成分比較復雜，化學需氧量（COD）含量高，經實驗檢測該廢水中COD：10000ppm左右，有機物含量高，因此設計三效蒸發器對該飼料廢水進行處理。

項目難點：

飼料添加劑廢水中含有多種鹽分，處理難度大，廢水中含有大量COD，經過反復的濃縮后，COD含量會逐漸升高，當COD累積到一定量時，COD的含量會超過鹽的含量。當COD含量過高時，會導致整套三效蒸發系統不能順利脫鹽，使得母液濃度進一步提升。

康景輝飼料廢水處理項目設計原則：

1、依照客戶要求，針對性對飼料廢水進行蒸發結晶處理；

2、充分利用現有條件及廠房設施，因地制宜，少占用地；

康景輝針對飼料廢水處理難點進行優化設計：

鑒于上述該項目處理難點，為避免因COD含量過高，康景輝優化設計，將廢水進行蒸發濃縮后的母液，采取部分外排的方式，利用四套母液脫水機來控制系統內COD的含量，保證蒸發系統的穩定運行。

工藝流程描述：

三效蒸發系統的流程：

原水→預熱系統→順流三效強制循環→稠厚器→離心機→固體產出

原液和返回的母液進入預熱系統預熱。

進入預熱系統后，混合液和一效加熱器的鮮蒸汽冷凝水預熱；

預熱后的物料按三效順流的工藝，進入一效。

進入一效蒸發器系統的物料經過循環泵的作用，在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在系統內；

當二效需要加料時，自控系統會自動把一效的濃縮液送入二效；

當三效需要加料時，自控系統會自動把二效的濃縮液送入三效；

當三效晶漿濃度達到設計值時排出分離器；

晶漿進入稠厚器，然后進入離心機分離，得到固體產出，母液部分返回預熱系統，母液部分外排進入母液脫水機處理；

三效蒸發系統二次蒸汽流程：

一效加熱器熱源：外接飽和鮮蒸汽

二效加熱器熱源：一效二次蒸汽

三效加熱器熱源：二效二次蒸汽

蒸發產生的二次蒸汽夾帶有少量的液滴，這些臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽，進入下一效加熱器的蒸汽側。

外接飽和鮮蒸汽換熱后冷凝成水，去往預熱器為原料預熱。

三效二次蒸汽進入冷凝器冷凝。

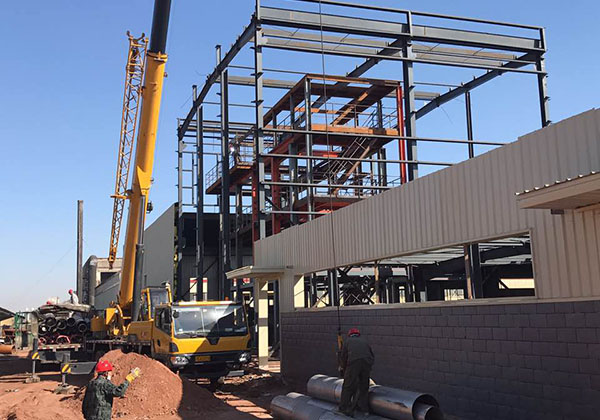

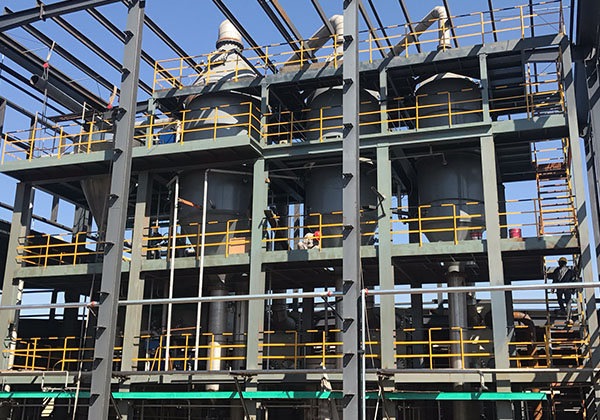

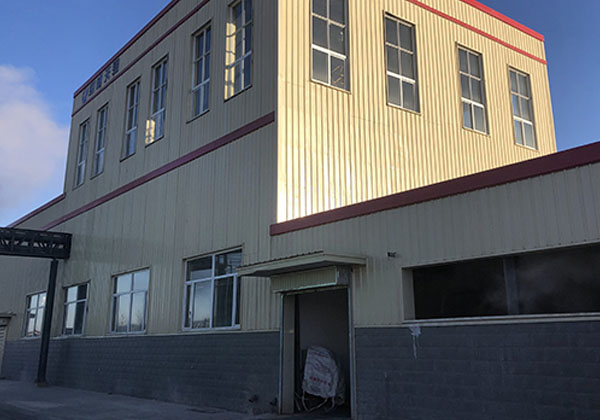

飼料添加劑廢水處理案例現場實拍
