板式降膜蒸發器由于具有傳熱系數高、蒸發強度大、汽耗低、結疤易清楚的特點，成功應用于造紙行業的堿回收、食品、醫藥和化工領域。今天簡單和大家一起學習一下板式降膜蒸發器原理及其特點。

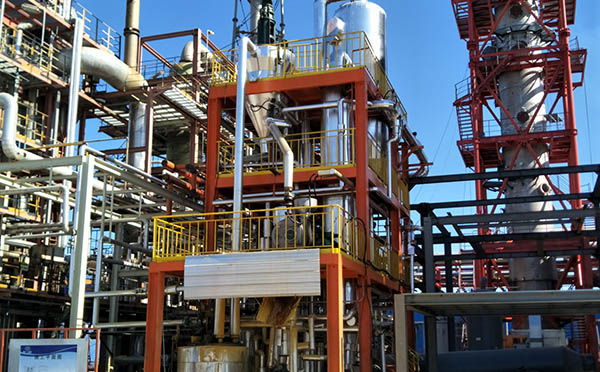

一、板式降膜蒸發器原理

板式降膜蒸發器工作時，料液由加熱室頂部進入分布器，由此料液均勻分布豎板加熱元件兩側并呈膜狀降落。加熱蒸汽通過進氣口連接口進入中空加熱元件內，冷凝放熱，放出的熱量使沿加熱元件外壁留下的料液受加熱蒸發而得以濃縮，產生的二次蒸汽經分離器排出。

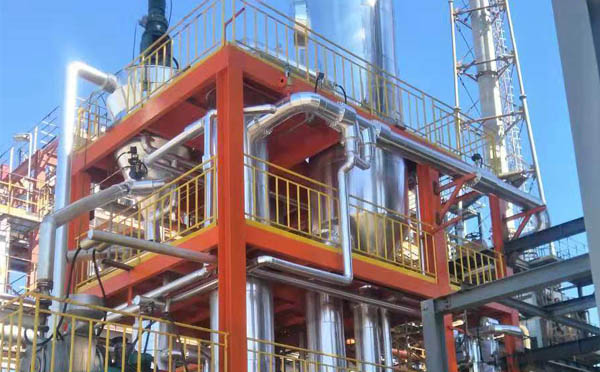

二、板式降膜蒸發器的特點及優點

板式降膜蒸發器是利用溶液的重力作用，使溶液經布膜裝置，在加熱板壁上形成薄膜，由于膜厚度小，蒸發的自由面大，因而蒸發器的傳熱系數高，蒸發能力大。與普通的管式蒸發器相比，其主要優點如下：

1、板式降膜蒸發器所使用的換熱設備是板式換熱器，板式換熱器傳熱系數高。板式換熱器的傳熱系數K值可高達3000～7000w/m2.℃。

2、板式降膜蒸發器汽耗低，回水比大。板式降膜蒸發器是由于重力和液體對板壁的親潤力，使液體成膜狀沿板壁向下流動，在傳熱溫差下，蒸發效數增加，節省加熱蒸汽。

3、板式降膜蒸發器二次冷凝水質量高。板式降膜蒸發器由于溶液在蒸發時二次蒸汽逸出的溶液表面積和逸出后的空間大，二次汽霧沫夾帶少，二次汽冷凝水質量高。

4、板式降膜蒸發器的單位換熱面的設備重量輕。板式降膜蒸發器的加熱板換熱面的板壁比自然循環蒸發器的小。此外，二次汽逸出平和不易產生霧沫夾帶，所以液室直徑較小。

5、板式降膜蒸發器結疤可自行脫落。板式降膜蒸發器的傳熱面是由兩張板片組成一個傳熱單元。板片經液壓成型，并經點焊。由于每個傳熱單元均經鈍化處理，表面光滑，在蒸發過程中板片表面形成結疤時，由于結疤是與加熱板片表面形狀一樣的片狀結疤，其剛性差，在表面液流的沖刷下，當溫度變化或振蕩時，結疤較為容易自行破裂脫落。結疤對板式降膜蒸發器傳熱的影響比管式蒸發器要小的多。

板式降膜蒸發器原理及特點，決定了板式降膜蒸發器的性質和使用范圍，板式降膜蒸發器已應用于多種行業。

?
